Коллекторная разводка отопления удобна, когда нужно независимо управлять несколькими контурами - например, радиаторами разных комнат и тёплым полом. Для надёжной работы заранее рассчитывают расход и длину контуров, предусматривают доступ к арматуре и балансируют систему после заполнения. Обслуживание обычно сводится к проверке соединений, воздухоудалению и контролю настроек.
Ориентиры для выбора коллекторной разводки
- Схема подходит для дома с несколькими отопительными контурами, которым нужны отдельная регулировка или отключение.
- До монтажа определяют тепловую нагрузку, трассы труб, место коллектора и способ управления.
- Коллектор подбирают по числу контуров, расходу, рабочим параметрам системы и совместимости соединений.
- Распределительный узел размещают в доступном месте, защищённом от замерзания и случайного повреждения.
- Перед запуском проверяют герметичность, удаляют воздух и настраивают расход по каждому контуру.
- При протечке, неисправности насоса или неизвестной причине падения давления отопление безопаснее передать специалисту.
Когда коллекторная схема упрощает управление отоплением
Коллекторная схема особенно практична в доме, где нужно управлять отоплением по зонам: например, поддерживать разную температуру в жилых комнатах и санузле или отдельно регулировать радиаторные ветви и тёплый пол. Каждый контур подключается к подающему и обратному коллекторам, поэтому его можно настраивать и отключать отдельно.
Схема удобна при скрытой прокладке труб: от коллектора к прибору обычно ведут отдельную пару труб без промежуточных разветвлений в стяжке. Это помогает локализовать контур при обслуживании, но не отменяет необходимости качественного проектирования и опрессовки.
Не стоит выбирать такое решение автоматически для небольшой простой системы с одним-двумя приборами, если отдельное управление не требуется. Коллектор, шкаф, дополнительная арматура и более длинные трубные трассы могут усложнить и удорожить монтаж. Если нет места для доступного узла или возможности правильно рассчитать гидравлику, сначала рассмотрите более простую схему вместе с проектировщиком.
Какие ограничения важно учесть до проектирования
Коллектор не компенсирует ошибки расчёта: длины контуров, диаметры труб, насос и регулирующую арматуру согласуют с тепловой нагрузкой и характеристиками источника тепла. Для низкотемпературного тёплого пола могут потребоваться смесительный узел и отдельная настройка температуры подачи - это определяют по проекту системы.
Перед проектированием предусмотрите:
- место для шкафа или крепления узла с доступом к кранам, расходомерам, воздухоотводчикам и соединениям;
- схему контуров с назначением каждого, его трассой и точкой подключения;
- совместимость труб, фитингов, уплотнений и коллектора по материалу, диаметру и рабочим параметрам;
- возможность заполнить и промыть контуры по отдельности, а также проверить систему на герметичность;
- доступ к электропитанию и обслуживанию насоса или автоматики, если они входят в узел.
Для работ понадобятся проектная схема, инструмент для резки и подготовки выбранных труб, подходящие фитинги и крепёж, а также средства контроля, предусмотренные производителем оборудования. Пресс-инструмент, опрессовочное оборудование и работы с электрическими компонентами используйте только при наличии навыков и соблюдении инструкции. Не выполняйте монтаж на горячей системе под давлением.
Из чего состоит узел и как подобрать его элементы

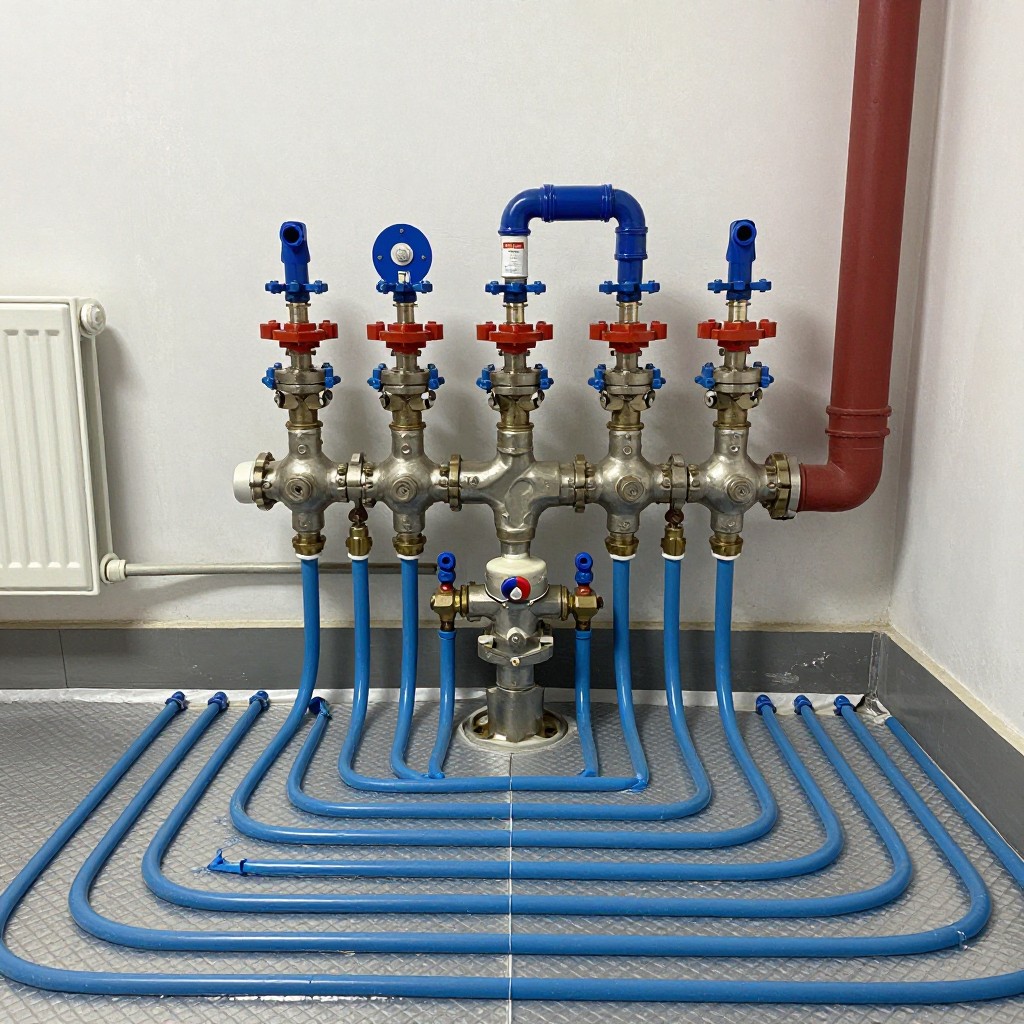

Схема коллекторной разводки отопления должна показывать подающий и обратный коллекторы, подключённые контуры, запорную и регулирующую арматуру, а при необходимости - насосно-смесительный узел и автоматику. Подбор компонентов лучше вести по расчёту, а не только по количеству выходов.
Перед пошаговой работой проверьте подготовку:
- есть перечень отопительных контуров с их назначением;
- определены место установки и способ крепления шкафа или узла;
- проверены параметры системы и совместимость всех соединительных элементов;
- понятно, кто выполняет расчёт, монтаж, испытание и подключение автоматики.
-
Определите число выходов.
Сопоставьте число контуров с количеством отводов на подающем и обратном коллекторах. Не объединяйте разные зоны в один контур только ради уменьшения числа выходов: это может лишить их независимого управления. -
Подберите коллекторы по параметрам системы.
Уточните допустимые рабочие параметры, материал корпуса, типоразмеры подключений и наличие нужной арматуры. Когда планируете коллектор для отопления купить, сверяйте характеристики с проектом и инструкцией производителя, а не только с внешним видом или числом отводов. -
Выберите способы регулировки и отключения.
Для настройки расхода могут использоваться расходомеры или регулирующие клапаны, а для обслуживания контуров - запорные краны. Сервоприводы и комнатные термостаты устанавливают, если они предусмотрены проектом и совместимы с системой управления. -
Решите, нужны ли дополнительные узлы.
Насос, смесительный узел, воздухоотводчик и сливные элементы подбирают по схеме отопления. Не добавляйте насос или смеситель без проверки гидравлического расчёта: неподходящий узел может нарушить циркуляцию и температурный режим. -
Согласуйте соединения и доступ для сервиса.
Подберите фитинги, переходники и крепёж под материал труб и коллектора. Разместите узел так, чтобы можно было прочитать шкалы, перекрыть нужный контур и осмотреть соединения без демонтажа отделки.
Что подготовить перед монтажом коллектора
Перед началом проверьте, что проект и комплектующие соответствуют фактической системе. Этот список помогает обнаружить организационные недочёты до заполнения и запуска.
- На схеме обозначены все контуры, их назначение и подключение к подаче и обратке.
- Число выходов коллектора соответствует числу предусмотренных контуров.
- Трубы, фитинги, уплотнения и арматура совместимы по материалу и типу соединения.
- Место установки позволяет обслуживать узел и не подвергает его риску замерзания или механического повреждения.
- Коллектор закреплён надёжно, а трубы не создают недопустимой нагрузки на его патрубки.
- Маркировка позволяет различить каждый контур без догадок.
- Предусмотрены способы заполнения, удаления воздуха, слива и проверки герметичности.
- Электрические компоненты, если они есть, подключает специалист с соблюдением требований безопасности и инструкции производителя.
Если трубы скрываются в конструкции пола или стены, проверьте соединения и выполните предусмотренное проектом испытание до закрытия трасс. Не заменяйте регламент испытаний произвольным повышением давления.
Как запустить систему и сбалансировать контуры
Пуск выполняют на остывшей системе и в соответствии с инструкциями оборудования. Если порядок заполнения или испытательное давление не указаны в документации, уточните их у проектировщика или монтажной организации.
- Проверьте, что соединения доступны для осмотра, а запорные элементы установлены в предусмотренное проектом положение.
- Заполняйте контуры постепенно и, если конструкция узла это позволяет, по одному, удаляя воздух через предусмотренные устройства.
- Осмотрите соединения и корпус коллектора на протечки. При обнаружении воды остановите заполнение и устраните причину; не подтягивайте соединения на горячей системе под давлением.
- Запустите циркуляцию по инструкции производителя и убедитесь, что теплоноситель проходит через каждый контур.
- Настройте расход по проектным значениям или процедуре балансировки для установленного оборудования. Изменяйте настройки постепенно, фиксируя результат.
- Проверьте прогрев помещений и работу термостатов, если они установлены. После выхода системы на рабочий режим повторно осмотрите соединения и проверьте, не появился ли воздух.
Типичные ошибки при запуске:
- открыть все контуры сразу и не проверить, циркулирует ли теплоноситель через каждый;
- оставить воздух в петле, из-за чего часть пола или радиатор прогревается неравномерно;
- изменять настройки нескольких клапанов одновременно и потерять понимание результата;
- перекрыть контур, не отметив его назначение, а затем принять отсутствие прогрева за неисправность котла;
- пытаться исправить шум или слабый нагрев произвольным изменением скорости насоса без проверки проекта;
- игнорировать капли на соединении или падение давления вместо поиска причины;
- выполнять испытание давлением выше допустимого для самого слабого компонента системы.
Как обслуживать коллектор и находить неисправности
Обслуживание коллектора отопления начинают с визуального осмотра и проверки доступных настроек. Периодичность определяют по инструкции оборудования и режиму эксплуатации; перед обслуживанием отключите источник тепла и дайте системе остыть, если предстоят работы с соединениями или сливом теплоносителя.
- Плановый осмотр: проверьте корпус, соединения и шкаф на следы влаги, коррозии и повреждений; убедитесь, что маркировка читается, а арматура доступна.
- Один контур греет слабее: проверьте, не закрыта ли его арматура, нет ли воздуха и соответствует ли расход настройке. Если причина не ясна, не разбирайте узел без инструкции.
- Несколько контуров шумят или плохо прогреваются: возможны воздух, проблемы циркуляции или сбитая балансировка. Проверьте показания и настройки по проекту; насос и автоматику диагностируйте согласно документации.
- Есть протечка или заметно падает давление: остановите нагрев и обратитесь к специалисту, особенно если вода может попасть на электрические компоненты или отделку.
В зависимости от причины доступны три подхода: выполнить самостоятельный внешний осмотр и проверить очевидное положение кранов; поручить сервисному специалисту воздухоудаление и балансировку; заменить неисправный клапан, расходомер или привод после подтверждения дефекта и проверки совместимости. Не разбирайте заполненный узел под давлением и не перекрывайте общие линии без понимания последствий для системы.
Разбор практических ситуаций с коллекторным отоплением
Можно ли установить коллектор в готовом доме?
Можно, если есть место для узла и техническая возможность проложить отдельные линии к приборам или зонам. До работ оцените длину трасс, доступ к перекрытиям и необходимость вскрывать отделку.
Нужно ли ставить расходомеры на каждый контур?
Это зависит от выбранной конструкции коллектора и способа балансировки. Подбор и настройку выполняют по проекту и инструкции оборудования.
Почему один контур остаётся холодным после запуска?
Проверьте, открыт ли его клапан и удалён ли воздух; затем сравните настройку расхода с проектной. Если циркуляции нет, не увеличивайте давление и не разбирайте узел - нужна диагностика.
Можно ли перекрыть один контур, пока остальные работают?
Если на контуре предусмотрена отдельная запорная арматура, его обычно можно изолировать для проверки или обслуживания. Учитывайте, что изменение числа работающих контуров может повлиять на режим системы.
Как часто требуется обслуживать коллектор?
Ориентируйтесь на документацию производителя и условия эксплуатации. Вне планового осмотра проверьте узел при появлении влаги, необычного шума, падения давления или ухудшения прогрева.
Что делать, если соединение коллектора подтекает?
Остановите нагрев и безопасно отключите систему, если это можно сделать без риска, затем вызовите специалиста. Не пытайтесь подтягивать соединение на горячем узле под давлением.
Автор: Андрей Козлов
