На Курской АЭС-2 установили первый парогенератор энергоблока

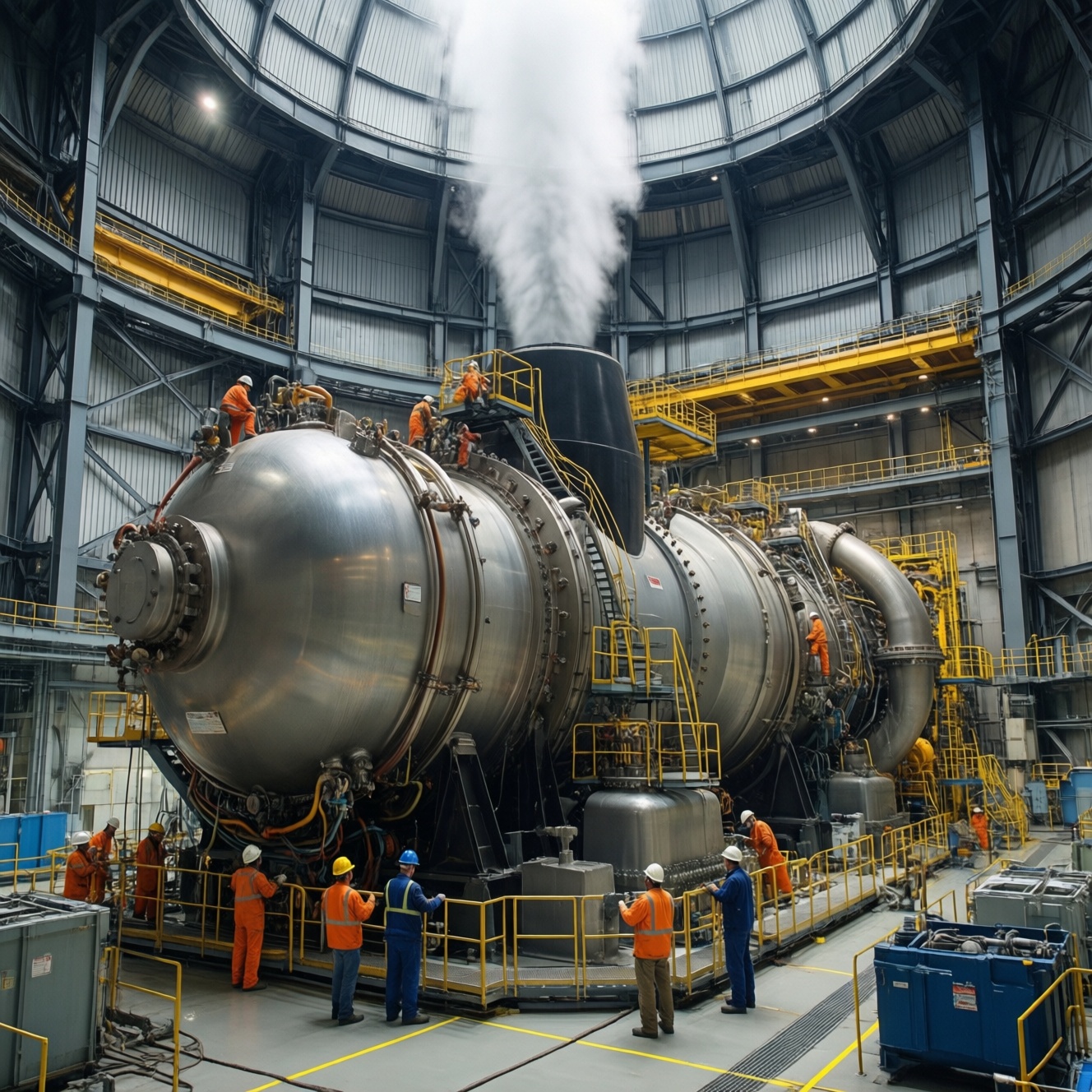

На строительной площадке Курской АЭС-2 продолжается монтаж крупногабаритного оборудования в реакторном здании первого энергоблока. Специалисты установили в проектное положение первый из четырех парогенераторов нового энергоблока ВВЭР-ТОИ.
Габариты оборудования впечатляют: длина парогенератора достигает 15 метров, диаметр превышает 4 метра, а масса составляет около 355 тонн. Монтаж осложняется тем, что реакторное здание уже накрыто куполом. Поэтому доставить агрегат к месту установки традиционным способом, через открытый верх, невозможно.
Для перемещения применили многоэтапную технологию. Сначала парогенератор подняли тяжелым краном Liebherr и разместили на специальном транспортном портале. Затем оборудование перевезли на транспортировочной тележке к полярному крану, установленному внутри реакторного здания. Уже с его помощью агрегат подняли и установили на штатную позицию.
Особенности размещения оборудования
Конструктивная схема Курской АЭС-2 предусматривает необычное расположение парогенераторов. Четыре агрегата размещаются попарно: две установки находятся на одной оси, а вторая пара располагается симметрично относительно реакторной шахты.
Такое решение дает несколько важных преимуществ. Оно позволяет упростить конструкцию герметичных боксов, в которых размещаются парогенераторы, а также уменьшить объем необходимых бетонных и металлических конструкций. Благодаря этому сокращаются сроки возведения гермооболочки реакторного отделения.
Кроме того, выбранная компоновка позволила увеличить длину парогенераторов примерно на один метр. Это положительно влияет на их рабочие характеристики и повышает производительность оборудования.
Парогенераторы проекта ВВЭР-ТОИ способны вырабатывать до 1652 тонн пара в час. Для сравнения, аналогичные установки энергоблоков ВВЭР-1200 имеют производительность примерно на 50 тонн в час меньше. Пар в дальнейшем используется для приведения в движение турбины, которая вырабатывает электрическую энергию.
Монтаж с минимальными отклонениями
Установку оборудования специалисты называют операцией, требующей практически ювелирной точности. При длине 15 метров и массе в сотни тонн допустимое отклонение при монтаже не превышает двух миллиметров.
Работы выполняются с учетом степени готовности отдельных помещений реакторного здания. Боксы парогенераторов подготовлены раньше, чем шахта реактора, поэтому оборудование устанавливают не в последовательности нумерации. После первого агрегата планируется смонтировать третий, затем - первый. Такой порядок необходим для равномерного распределения нагрузки на фундаментную плиту и сохранения расчетной устойчивости конструкции.
После завершения монтажа всех четырех парогенераторов рабочим предстоит установить другие элементы первого контура. В их число входит корпус реактора - ключевой компонент энергоблока, который часто называют его "атомным сердцем".
Корпус реактора доставлен на площадку
Корпус реактора для первого энергоблока Курской АЭС-2 имеет массу около 340 тонн. В сентябре оборудование преодолело примерно 1800 километров, следуя из Волгодонска в Курчатов. Установить корпус в проектное положение планируется после подготовки необходимых строительных и технологических зон.
Монтаж корпуса станет одной из наиболее ответственных операций на площадке. Оборудование должно быть точно совмещено с реакторной шахтой и системами первого контура. Любое отклонение от проектных параметров может осложнить последующую установку внутрикорпусных устройств, трубопроводов и вспомогательных систем.
Значение парогенераторов для энергоблока
Парогенератор отделяет радиоактивный теплоноситель первого контура от воды второго контура. Тепло, которое отводится от реактора, передается через трубки теплообменной поверхности, после чего во втором контуре образуется пар. Он поступает на турбину и обеспечивает производство электроэнергии.
Таким образом, парогенератор выполняет сразу несколько функций: участвует в передаче тепла, обеспечивает образование пара и поддерживает физическое разделение радиоактивной и нерадиоактивной сред. От надежности этого оборудования напрямую зависят безопасность и эффективность энергоблока.
Для проекта ВВЭР-ТОИ предусмотрены усовершенствованные технические решения. Они направлены на повышение мощности, надежности и ремонтопригодности оборудования, а также на сокращение сроков строительства. Увеличенная паропроизводительность позволяет эффективнее использовать тепловую энергию реактора.
Следующие этапы строительства
В ближайший период на первом энергоблоке продолжится установка оставшихся трех парогенераторов. Параллельно строители и монтажники будут готовить помещения и фундаменты для установки корпуса реактора, а также заниматься монтажом трубопроводов, систем безопасности и вспомогательных устройств.
После завершения основных операций в реакторном здании начнутся работы по соединению оборудования в единую технологическую систему. Затем предстоят проверки сварных соединений, испытания на прочность и герметичность, наладка автоматики и подготовка энергоблока к пусконаладочным мероприятиям.
Курская АЭС-2 создается на базе современных энергоблоков ВВЭР-ТОИ. Их проект ориентирован на повышенную мощность, усиленные системы безопасности и более эффективное использование строительных решений. Монтаж первого парогенератора стал важным этапом, который показывает переход строительства к установке ключевого технологического оборудования.
