Расширительный бак компенсирует увеличение объёма теплоносителя при нагреве и помогает удерживать давление в закрытой системе. Для выбора рассчитывают объём воды, температурный диапазон и рабочие давления, затем подбирают мембранную модель с запасом. Монтаж выполняют на обратной линии, а настройку давления - только на остывшей и безопасно отключённой системе.
Коротко о критических решениях по расширительному баку
- Для закрытого отопления обычно применяют мембранный расширительный бак для отопления с учётом объёма теплоносителя и давления.
- Расчёт расширительного бака отопления начинают с оценки общего объёма воды в трубах, радиаторах, котле и теплообменниках.
- Предварительное давление воздушной камеры проверяют при сброшенном давлении со стороны теплоносителя.
- Установка расширительного бака отопления должна обеспечивать доступ к воздушному клапану, соединениям и запорной арматуре.
- Перед тем как купить расширительный бак для отопления, проверяют допустимые давление и температуру, тип мембраны, присоединительный размер и способ монтажа.
Как вычислить объём расширительного бака: формулы и алгоритм
Алгоритм подходит для закрытой водяной системы отопления частного дома, если известны или могут быть оценены объём теплоносителя, минимальная и максимальная рабочая температура, давление подпитки и давление срабатывания предохранительного клапана. Для неизвестных параметров нужен проектный расчёт или консультация специалиста.
Базовая последовательность расчёта
- Определите объём теплоносителя. Сложите объёмы котла, радиаторов, тёплого пола, буферной ёмкости и труб. Объём трубы рассчитывают по внутреннему диаметру:
V = π × d² / 4 × L. - Оцените тепловое расширение. Используйте табличное или паспортное значение увеличения объёма воды для выбранного диапазона температур. Для антифриза коэффициент берут из паспорта конкретного состава.
- Задайте давления. Учитывают давление заполнения, предварительное давление воздушной камеры, максимальное рабочее давление и настройку предохранительного клапана.
- Рассчитайте полезную ёмкость. Бак должен принять расширившийся теплоноситель без достижения предельного давления. Номинальный объём корпуса всегда больше полезного объёма.
- Выберите ближайший больший типоразмер. Если расчёт находится между моделями, выбирают больший бак, а не меньший, при условии совместимости по давлению и температуре.
Упрощённо можно использовать выражение Vб = Vс × β × K, где Vб - требуемый номинальный объём бака, Vс - объём системы, β - относительное расширение теплоносителя, K - коэффициент, учитывающий давления и конструкцию бака. Точное значение K следует брать по методике производителя или проектной документации.
Не выполняйте самостоятельный расчёт как единственный источник решения для системы с несколькими котлами, большим буфером, высокими температурами, нестандартным антифризом или сложной гидравликой. В таких случаях ошибка размера может привести к частому сбросу через предохранительный клапан или к избыточному давлению.
Типы баков: мембранный, диафрагменный, открытая система - что выбрать
| Вариант | Где применяют | Что проверить | Ограничения |
|---|---|---|---|
| Мембранный бак | Закрытые системы отопления | Объём, давление, температура, материал мембраны | Нужны корректная настройка и защита от превышения давления |
| Диафрагменный бак | Закрытые системы, где конструкция предусматривает разделение теплоносителя и газа | Сменность диафрагмы, совместимость с теплоносителем, присоединение | Повреждённую диафрагму нельзя компенсировать одной подпиткой |
| Открытый бак | Открытые системы с атмосферным сообщением | Защиту от замерзания, перелив, теплоизоляцию и место установки | Контакт с воздухом ускоряет коррозионные процессы и испарение |
Что подготовить до монтажа
- паспорт котла, бака, предохранительного клапана и теплоносителя;
- манометр с подходящим диапазоном;
- запорную арматуру и, при необходимости, сервисный отсекающий узел с защитой от случайного перекрытия;
- соединительный трубопровод подходящего диаметра;
- крепления, рассчитанные на массу заполненного бака;
- насос для проверки давления воздушной камеры;
- сливную ёмкость, ветошь и средства защиты глаз и рук.
Не выбирайте бак только по внешнему диаметру, цвету или резьбе. Для запроса расширительный бак для отопления важнее рабочая среда, диапазон температур, допустимое давление, объём и возможность обслуживания.
Таблица расчёта и примеры для типичных систем (частные дома, котлы)
Ниже приведён ориентир для понимания метода. Это не универсальная таблица подбора: фактические значения зависят от температуры, теплоносителя, давления и паспортной методики производителя.
| Объём системы | Теплоноситель | Условия | Ориентир по баку | Что уточнить |
|---|---|---|---|---|
| Небольшая система | Вода | Настенный котёл, радиаторы, умеренная температура | Рассчитать по фактическому объёму и выбрать ближайший больший типоразмер | Давление заполнения, клапан, предварительное давление |
| Средняя система | Вода | Котёл, радиаторы и контур тёплого пола | Добавить объём контуров и коллектора, затем проверить запас | Объём труб тёплого пола и температурный режим |
| Система с большим объёмом | Вода или антифриз | Буферная ёмкость, несколько контуров | Выполнить полный проектный расчёт; возможно применение нескольких баков | Коэффициент расширения и режимы всех источников тепла |
Пошаговая инструкция
- Составьте ведомость объёмов. Запишите паспортный объём котла, радиаторов, коллектора, теплообменников и буфера. Для труб рассчитайте объём по внутреннему диаметру и длине.
- Сложите компоненты. Получите общий объём системы
Vс. Если часть данных неизвестна, укажите диапазон и считайте по верхней границе. - Определите рабочую температуру. Для котлов учитывайте не только обычный режим, но и возможный максимум, указанный изготовителем.
- Уточните теплоноситель. Для воды и антифриза используются разные характеристики расширения; паспорт антифриза имеет приоритет.
- Проверьте давления. Давление заполнения должно обеспечивать заполнение верхних точек, а максимальное рабочее давление - оставаться ниже настройки защитной арматуры.
- Выберите бак. Сопоставьте расчётный объём с каталогом производителя и выберите модель с запасом, не выходя за пределы допустимых параметров.
Быстрый режим
- Сложите объёмы всех элементов системы.
- Определите теплоноситель и максимальную температуру.
- Проверьте давление заполнения и предел предохранительного клапана.
- Подберите ближайший больший бак по расчёту производителя.

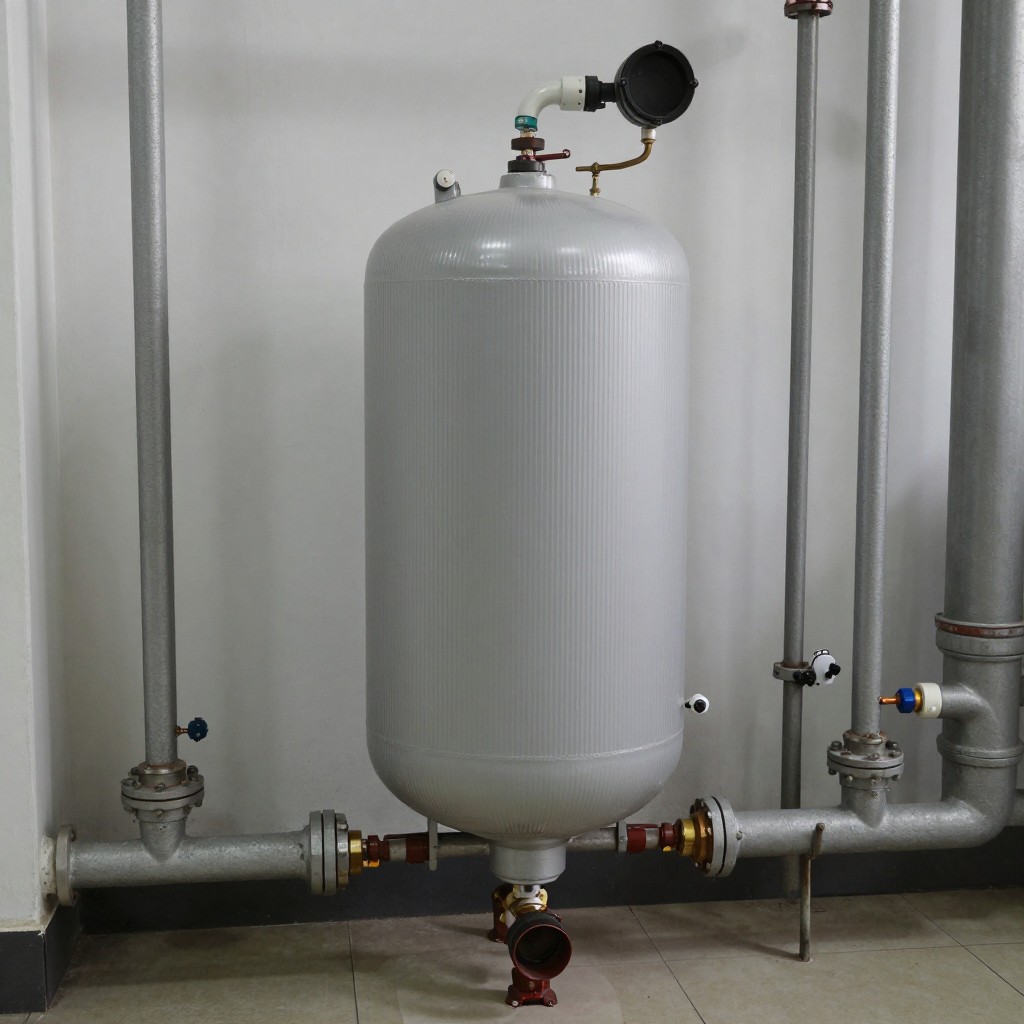

Правильная установка: место, крепление, подключение и арматура
В закрытой системе бак обычно подключают к обратной линии, где температура теплоносителя ниже. Конкретное место определяется схемой котельной и инструкцией производителя; важно исключить участок, который можно случайно перекрыть от бака и защитной арматуры.
Чек-лист монтажа и проверки результата
- Проверить, что бак соответствует отопительной системе, теплоносителю, температуре и давлению.
- Выбрать место с доступом к ниппелю воздушной камеры, соединениям и креплениям.
- Установить бак по инструкции: положение корпуса и расположение присоединительного патрубка не менять без разрешения производителя.
- Закрепить бак с учётом массы заполненного корпуса; не передавать его вес на тонкий трубопровод.
- Подключить бак трубой подходящего диаметра, минимизируя лишние сужения и резкие изгибы.
- Предусмотреть сервисную арматуру только так, чтобы случайное перекрытие не оставляло систему без защиты.
- Проверить резьбовые соединения, уплотнения, сварные швы и отсутствие механического напряжения.
- Убедиться, что предохранительный клапан, воздухоотводчик и манометр установлены по схеме.
Если выполняется установка расширительного бака отопления в существующей системе, сначала отключают источник тепла, дают оборудованию остыть и исключают давление. Горячий теплоноситель может вызвать ожог даже при кратковременном открытии соединения.
Пуско‑наладка: настройка давления, проверка герметичности и баланс
Последовательность запуска
- Остановите и остудите систему. Работы с воздушной камерой выполняют без давления теплоносителя в водяной части бака.
- Измерьте предварительное давление. Подключите манометр к воздушному ниппелю и сравните значение с проектной настройкой или рекомендацией производителя.
- Скорректируйте давление. При необходимости добавьте или стравите воздух небольшими порциями. Не используйте кислород или горючие газы.
- Заполните систему. Медленно доведите давление теплоносителя до рабочего значения, удаляя воздух из предусмотренных точек.
- Проверьте герметичность. Осмотрите соединения на холодной системе, затем повторите проверку после прогрева.
- Сопоставьте показания. Контролируйте манометр при холодной и горячей системе; резкий рост давления требует остановки и диагностики.
Запрещённые ошибки
- Не накачивайте воздух в бак, пока в его водяной части остаётся давление.
- Не перекрывайте кран между баком и системой без решения, обеспечивающего защиту отопления.
- Не подключайте бак к горячему оборудованию во время работы котла.
- Не заменяйте антифриз водой без проверки совместимости и требований производителя.
- Не подбирайте объём только по мощности котла: объём теплоносителя может определяться трубами, радиаторами и буфером.
- Не устанавливайте бак без крепления, рассчитанного на заполненную массу.
- Не увеличивайте давление до срабатывания предохранительного клапана для устранения недостаточного объёма бака.
Диагностика неисправностей и типичные ошибки монтажа
| Признак | Вероятная причина | Безопасное действие |
|---|---|---|
| Давление сильно растёт при нагреве | Недостаточный объём бака, потеря воздушного давления, перекрытая арматура | Остановить нагрев, остудить систему и проверить бак по инструкции |
| Предохранительный клапан сбрасывает теплоноситель | Превышение давления, неисправный бак или клапан | Не глушить клапан; найти причину до повторного запуска |
| Давление постепенно падает | Утечка, разгерметизация клапана, удаление воздуха | Осмотреть соединения и проверить следы теплоносителя |
| Из воздушного ниппеля выходит вода | Повреждена мембрана или диафрагма | Заменить мембрану, если это допускает конструкция, либо бак целиком |
Когда уместны альтернативные решения
- Дополнительный бак. Уместен при увеличении объёма системы, добавлении буферной ёмкости или нескольких независимых контуров после нового расчёта.
- Разделение контуров. Применяется при разных температурных режимах, гидравлическом разделителе или нескольких источниках тепла.
- Открытая схема. Возможна только при проектном обосновании и соблюдении требований к защите от замерзания, переливу, коррозии и испарению.
- Обращение к специалисту. Необходимо при частом срабатывании защиты, неизвестном теплоносителе, повреждении бака или невозможности безопасно сбросить давление.
Практические разъяснения и нюансы эксплуатации
Можно ли установить бак на подаче?
Иногда это допускает схема и инструкция производителя, но для типовой закрытой системы бак часто размещают на обратной линии с более низкой температурой. Решение принимают по гидравлической схеме и требованиям конкретного оборудования.
Почему давление в баке проверяют на остывшей системе?
Нагретый теплоноситель расширяется и искажает измерение. Для корректной настройки водяную часть изолируют и сбрасывают её давление до безопасного уровня.
Как понять, что мембрана повреждена?
Если из воздушного ниппеля выходит вода, мембрана, вероятно, потеряла герметичность. Бак отключают и заменяют мембрану либо изделие целиком, если конструкция не предусматривает ремонт.
Нужен ли отдельный бак для тёплого пола?
Не всегда. Если контур подключён к общей закрытой системе, учитывают его объём в общем расчёте; отдельный бак нужен при самостоятельном или существенно обособленном контуре.
Можно ли использовать бак для водоснабжения в отоплении?
Только если производитель прямо разрешает такое применение. У отопления и водоснабжения могут различаться температурные режимы, материалы мембраны и допустимые рабочие параметры.
Что делать после срабатывания предохранительного клапана?
Остановите нагрев и дождитесь остывания системы. Затем проверьте давление, бак, арматуру и возможные утечки; не фиксируйте клапан в закрытом положении и не ограничивайте его работу.
