Трубы в наружных стенах подвала: как защитить коммуникации от промерзания

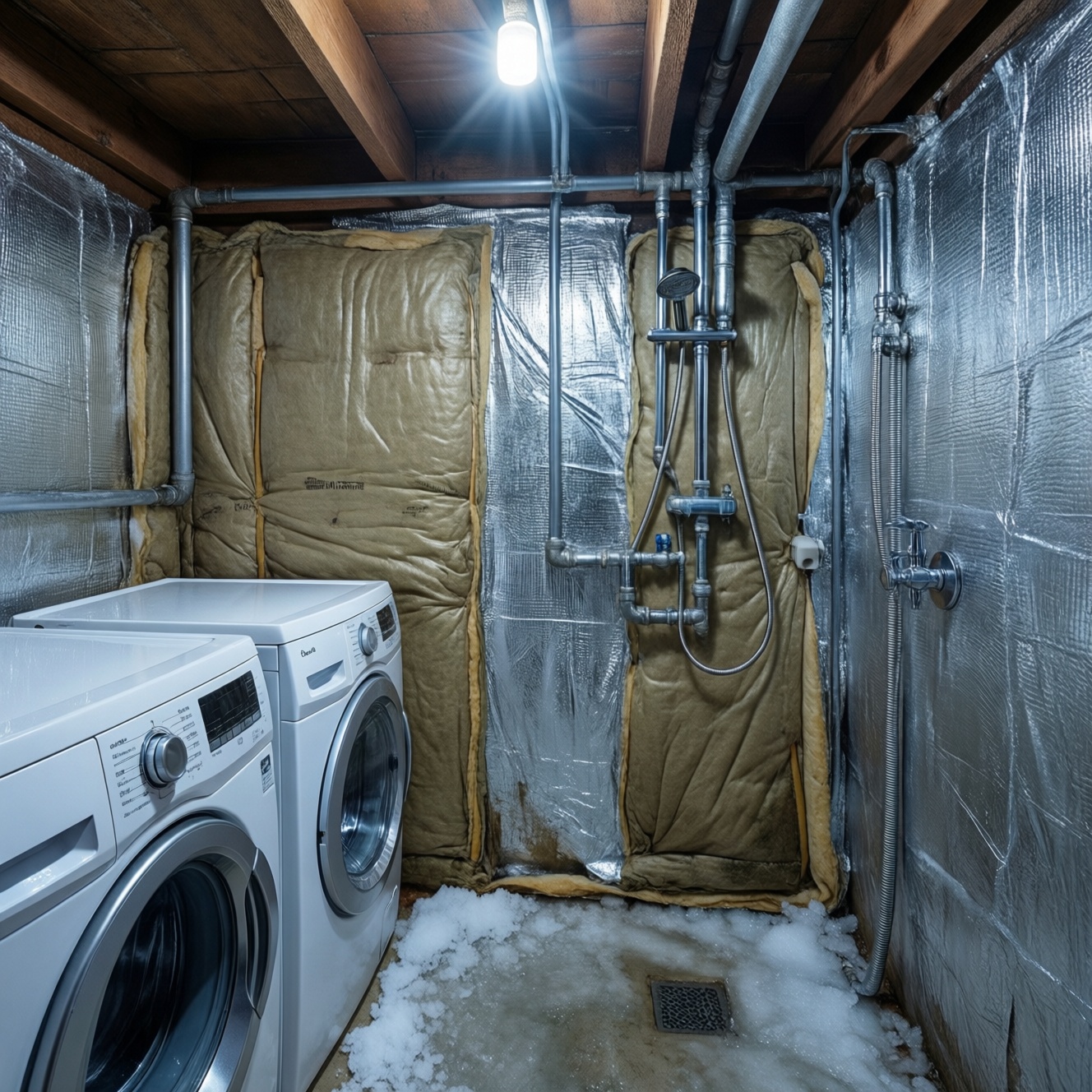

При реконструкции подвала владельцы нередко хотят сохранить привычную планировку. Например, стиральную и сушильную машины можно оставить у наружной стены, где они находились раньше, а рядом установить душевую систему. Однако такое решение требует особенно внимательно продумать basement plumbing installation - монтаж водопровода и канализации в помещении, граничащем с холодным грунтом.
В рассматриваемом случае стены подвала имеют следующую конструкцию: железобетонная фундаментная стена толщиной около 8 дюймов, непрерывный слой XPS толщиной 2 дюйма с сопротивлением теплопередаче примерно R-10, деревянный каркас 2×6 дюймов с шагом 16 дюймов, заполненный каменной ватой ориентировочным показателем R-22, и внутренняя обшивка из гипсокартона. Подводящие трубы планировалось проложить примерно в средней части слоя утеплителя.
Основное опасение связано с возможным замерзанием воды в трубах. Особенно актуальна эта проблема для basement bathroom plumbing, то есть водоснабжения душа, раковины и других сантехнических приборов. В холодном климате, таком как зона 7A в Калгари, ошибки при размещении коммуникаций могут привести не только к остановке подачи воды, но и к разрыву труб.
Муниципальные требования обычно формулируются так: водопроводные линии, проходящие в наружных стенах, должны располагаться с теплой стороны утеплителя. Но на практике важно правильно понять, где именно находится эта зона в многослойной конструкции. Простого факта наличия утепления недостаточно: положение трубы относительно непрерывного пенополистирола, каркасной ваты и внутренней отделки напрямую влияет на ее температуру.
Поскольку помещение находится ниже уровня земли, риск промерзания здесь ниже, чем у труб в надземной наружной стене. Грунт вокруг фундамента сохраняет часть тепла, а бетонная стена обычно не охлаждается так быстро, как фасадная конструкция. Тем не менее рассчитывать только на глубину заложения подвала не стоит - особенно если наружное утепление отсутствует или имеются мостики холода в зоне цоколя и примыкания перекрытий.
Практичный вариант - расположить трубы ближе к внутренней стороне каркасной стены. Например, их можно разместить примерно в двух дюймах от поверхности стоек, обращенной в помещение. В этом случае между коммуникациями и бетонным фундаментом останется около R-24 утеплителя, а со стороны комнаты - приблизительно R-8. Для подающей линии такая схема обычно обеспечивает достаточную защиту от отрицательных температур.
Иногда вокруг труб намеренно уменьшают толщину мягкого утеплителя со стороны помещения. Это позволяет сохранить коммуникации в более теплой зоне, не создавая лишнего сопротивления тепловому потоку между трубой и интерьером. Однако подобный прием следует применять аккуратно: утеплитель не должен быть чрезмерно сжат, а трубопроводы необходимо надежно закрепить, чтобы они не вибрировали и не передавали шум на каркас.
Другой подход - увеличить общую толщину стены. При реконструкции это часто разумнее, чем пытаться втиснуть трубы в уже ограниченное пространство. Более глубокая каркасная полость позволяет одновременно выполнить нормативное утепление и оставить отдельную зону для коммуникаций. Особенно это удобно, если предусматривается washer dryer plumbing basement - подключение стиральной и сушильной машин, включая подачу холодной и горячей воды, слив и вентиляцию канализации.
Следует учитывать и механическую защиту труб. Если коммуникация проходит через стойку ближе чем на 1,5 дюйма от ее лицевой поверхности, ее необходимо закрыть стальной защитной пластиной. Это предотвращает повреждение трубы саморезами, гвоздями и другими крепежными элементами при монтаже гипсокартона или последующих работах.
Один из возможных вариантов конструкции - непрерывный слой жесткого утеплителя толщиной около 1-2 дюймов и каркасная стена 2×6. Если пространство внутри каркаса частично занимает сантехника, мягкий утеплитель можно уложить не на всю глубину, сохранив требуемое суммарное сопротивление теплопередаче за счет пенного слоя. Для канализационных труб потребуется больше места, чем для водопровода, поэтому их расположение следует определить еще до сборки каркаса.
В холодном регионе при наличии примерно R-10 непрерывного пенополистирола и каркаса 2×4, полностью заполненного утеплителем, размещение труб внутри каркасной полости обычно не создает существенной угрозы промерзания. Однако двухдюймовый XPS должен быть установлен без разрывов, щелей и плохо обработанных стыков. Важно также герметично соединить его с утеплением пола, углов и верхней части стены.
Особое внимание нужно уделить зоне обвязки и верхнего перекрытия. Если балочная конструкция выполнена таким образом, что утеплить ее сложно, именно там может возникнуть наиболее холодный участок. Даже хорошо защищенная труба в стене окажется уязвимой, если проходит через неутепленный участок или соединяется с коммуникациями, расположенными в холодной зоне.
Перед окончательной зашивкой стены полезно сфотографировать трассы труб, нанести их на план и проверить расположение всех соединений. Разъемные фитинги, краны и ревизии по возможности не следует скрывать без доступа. Для душевой системы лучше заранее определить высоту и положение смесителя, а также учесть толщину будущей отделки.
Обобщенные рекомендации по такой конструкции можно сопоставить с практическими решениями для piping in exterior basement walls, где рассматриваются размещение труб, баланс между жестким и волокнистым утеплителем и способы снижения риска замерзания. В большинстве случаев оптимальным становится не полный отказ от наружной стены, а перенос труб ближе к внутренней поверхности и тщательное устранение мостиков холода.
Таким образом, возможны несколько рабочих схем: оставить каркас 2×6 и увеличить толщину непрерывного утеплителя; сохранить слой XPS толщиной 2 дюйма, но расположить трубы ближе к теплой стороне стены; либо использовать каркас 2×4 и заранее согласовать с сантехником более компактную трассировку. Выбор зависит от диаметра труб, количества соединений, требований к утеплению и реальной доступной площади.
Главный принцип остается неизменным: трубы должны находиться между непрерывным наружным утеплением и теплой частью помещения, а не непосредственно у бетонного фундамента. При грамотном проектировании, надежной герметизации и контроле узлов примыкания водопровод, душ и техника могут безопасно располагаться у наружной стены даже в суровом климате.
